Deubl ST-Systeme – Schiebetürsysteme mit Bodenlaufschiene

    Am Boden gleitendende Schiebetüren in fünf Profilvarianten und drei Standardoberflächen – mit optimaler Mechanik durch selbstschließende Dämpfer.

    Design und Funktion – die klaren Systeme ST 2000, 2100, 2400, 2500, 2600

    Die Anforderungen an moderne Systeme für den Innenausbau wachsen ständig. Wir haben ein flexibles Schiebetürkonzept entwickelt, das ideal auf die Bedürfnisse an Design, Wohnkomfort und Wirtschaftlichkeit eingeht. Die individuelle Maßfertigung löst praktisch alle Probleme, auch in komplexen Raumsituationen. Die Klarheit der Systemkomponenten sorgt dafür, dass diese Individualität für Sie günstig bleibt. Entscheiden Sie ganz nach Geschmack und Funktionalität und wählen Sie eine der fünf Varianten.

    ST Schiebetür als Schrankfassade mit Spiegel
    Ausschnitt Schrankfassade mit Spiegel

    Stilvoll und wohnlich – Die Technik des ST-Systems stellt keine Ansprüche an Raummaße und -beschaffenheit. Die Schiebeelemente lasten mit ihrem ganzen Gewicht auf den Laufrollen der unteren Führungsschienen und mögliche Unebenheiten in der Decke werden durch die Konstruktion einfach ausgeglichen. Selbst kleine, winklige Räume oder Nischen lassen sich so verwandeln, dass sich Funktion und Wohnkomfort ideal ergänzen.

    ST Schiebetür als Raumteiler mit farbig lackiertem Glas
    ST Schiebetür als Raumteiler mit transparentem Glas
    ST Schiebetür als blickdichte Schrankfassade

    Räume aufteilen, funktional, vernünftig und schön – in der Wohnung oder im Office.

    ST Schiebetür als Raumteiler für Ruhezonen

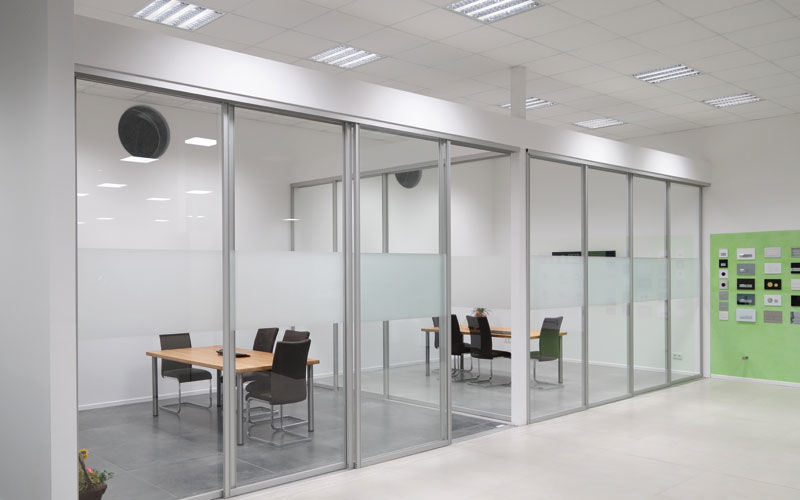

    ST Schiebetür als Raumteiler in Behandlungsräumen und Praxen
    Zeichnung ST Schiebetürprofile im Überblick

    Profilquerschnitte im Überblick: ST 2000, ST 2100, ST 2400, ST 2500, ST 2600

    Doppelläufige Schiene

    1-läufig, 2-läufig oder 3-läufig: Die Laufschienen werden auf dem Boden mit Tape fixiert (Höhe 7 mm) oder bündig einge­lassen

    Minilaufschiene

    Laufschienen für alle Untergründe. Neu: die Minilaufschiene – feiner geht's nicht.

    Türschloss, Vitrinenenschloss

    Das Zubehör macht den Unterschied – Zylinderschloss im Profil 2400

    Standard-Oberflächen:
    Silber matt eloxiert, Lack Weiß RAL 9016, Edelstahlähnlich geschliffen, eloxiert und jetzt neu: Tiefschwarz matt RAL 9005 (siehe Beispiel unten). Gerne bieten wir Ihnen auf Anfrage auch Sonderfarben. Wahlweise lackiert oder eloxiert.

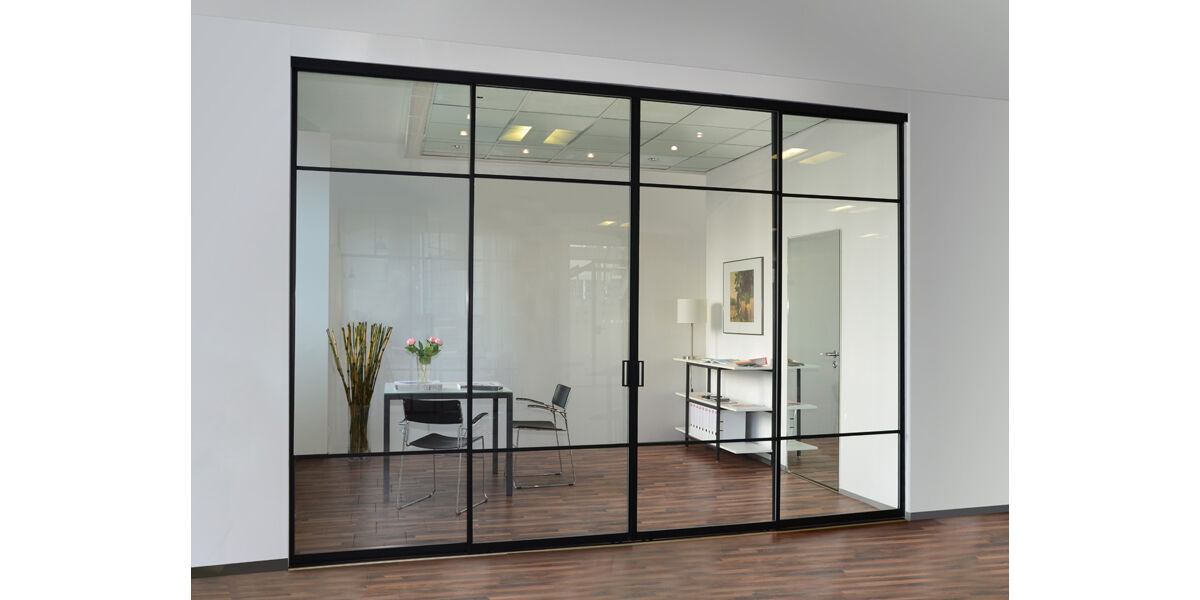

      Anwendungsbeispiel: Deubl Alpha Schiebetürsystem ST 2000 mit Deko-Sprossen
      Oberfläche: Tiefschwarz matt RAL 9005
      Raumteiler bestehend aus 2 seitlichen Fest-Elementen und
      2 Schiebetüren auf einläufiger Bodenlaufschiene mit selbstschließendem Türdämpfer

      Technische Information

      Deubl ST Schiebetürsystem –
      universell einsetzbares Profilsystem für die Schrankfassade, als Raumteiler und Trennwandsystem

      Lieferumfang – Standardausführung

      Ein Schiebetürelement besteht aus den senkrechten und waagrechten Schiebetürprofilen (ohne Füllung), oberer Führungs- und unterer Laufschiene und wird in Teilen montagefertig erstellt. Führungs- und Laufschiene wahlweise 1-, 2-, oder 3-läufig.

      Schiebetürprofile Deubl ST 2000 und St 2100

      Die senkrechten Rahmenrofile ST 2000 und ST 2100

      Schiebetürprofile Deubl ST 2400 und St 2500

      sowie ST 2400 und ST 2500

      Deubl ST System Schemadarstellung
      Deubl ST System Höhenschnitte von 1- und 2-läufgen Profilen
      Deubl ST System Höhenschnitte von 3-läufgen Profilen

      Technik

      – Türgewicht bis 60 kg (Standard), max. 90 kg
      – Füllungen Holz, Glas und Spiegel sowie Acrylglas
      – 4, 6 und 8 mm Dicke mit KU Einbauprofil
      – 10 mm Dicke ohne Glashalteprofil
      – Türbreiten von 500 bis 1400 mm
      – Türhöhen bis 3000 mm
      – Laufrollen höhenverstellbar
      – Höhenausgleich möglich bis 10 mm
      – selbstschließende Türdämpfer

      Höhenschnitte – mit Führungsschiene einläufig und zweiläufig

      Ein Montagesatz enthält je Schiebetür:
      2 Laufrollen, 2 Führungsrollen, 1 Positionshalter,
      4 Schrauben (Eckverbindung), 4 Anschlagpuffer (selbst-
      klebend), Einbauprofil für 6 mm Füllungen

      Höhenschnitte – mit Führungsschiene dreiläufig.

      Weiterführende technische Informationen finden Sie weiter unten im Download.

      Konstruktionsunterlagen für Profis!
      Ein umfängliches Planungstool erhalten Sie mit unserem neuen Katalog Nr. 8 – Benutzen Sie unser PDF-Formular zur Medienbestellung oder schreiben Sie uns eine E-Mail mit Ihren Kontaktdaten und Ansprechpartner. Wir schicken Ihnen umgehend unsere Unterlagen zu.
